JMⅡJ20型膜片联轴器

网上下单,避免风险,售后有保障,积分有惊喜
购买价格:
10437.00-12080.00  折扣说明
商品编号:
1131
运  费:
买家承担
沿用标准:
ZB/T J19 022-90
库  存:
长期供应
具体型号:[ 联轴器 ]
购买数量:
    发货周期:20
  • 商品名称:JMⅡJ20型膜片联轴器
  • 商品编号:1131
  • 沿用标准:ZB/T J19 022-90
  • 所属大类:联轴器
  • 所属小类:JMⅡJ型膜片联轴器(JB/T9147-1999)
  • 产品产地:沧州
如果您发现商品信息不准确,欢迎纠错

                                                                      双膜片联轴器
         膜片联轴器靠膜片的弹性变形来补偿所联两轴的相对位移,是一种高性能的金属弹性元件挠性联轴器,不用润滑,结构较紧凑,强度高,受用寿命长,无旋转间隙,不受温度和油污影响,具有耐酸,耐碱,防腐蚀的特点,适用于高温,高速,有腐蚀介质工况环境的轴系传动,广泛用于各种机械装置的轴系传动,如水泵(尤其是大功率,化工泵),风机,压缩机,液压机械,石油机械,印刷机械,纺织机械,化工机械,矿山机械,冶金机械,航空(直升飞机),舰艇高速动力传动系统,汽轮机活塞式动力机械传动系统,履带式车辆,以及发电机组高速,大功率机械传动系统,经动平衡后应用于高速传动轴系已比较普遍。膜片联轴器与齿式联轴器相比,没有相对滑动,不需要润滑,密封,无噪声,基本不用维修,制造较方便,可部分代替齿式联轴器。膜片联轴器在国际工业发达国家应用已很普遍,在我国已制定机械行业标准,最 近已修订为新的行业标准:JB/T9147-1999(代替  ZB/T J19 022-90       在实际应用中一般均采用接中间轴型,也称为双膜片联轴器以提高两轴线偏移补偿性能
         1. JMI型膜片联轴器      2.JMIJ型膜片联轴器      3.JMII型膜片联轴器     4.JMIIJ型膜片联轴器
         螺栓是双膜片联轴器的重要部件之一,它的安装正确与否直接影响到膜片联轴器的性能寿命和安全性,否则会造成一定的人力和配件的浪费。因此正确安装螺栓方向是关键的一环,并千万切记不要装反和丢下任何一个小零件包括弹簧垫圈,才能使螺栓组件发挥它的优良性能,不会使联轴器其它部件损坏。
双膜片联轴器正确安装螺栓方法:把螺栓从法兰盘小孔外侧穿入,再穿入膜片孔中(注意膜片的方向,膜片是由许多单个薄片由铆钉和铆钉垫圈,铆钉垫圈处应与缓冲套相接触,否则会影响铆钉组的使用寿命),再从另件法兰盘大孔外侧穿入套上缓冲套,弹性垫圈,拧上螺母紧固时要注意使螺栓不要转动,因为螺栓与法兰盘配合段表面是传递转矩非常重要的配合段,表面完好性直接影响使用性能。
双膜片联轴器螺栓配合段与法兰盘小孔配合段间隙,一般根据螺栓直径为0.20mm ~0.30mm此配合段起到传递扭矩非常关键的作用,如果间隙超标必须更换。缓冲套与膜片铆钉内孔与螺栓直径间隙为0.5mm机。这种双膜片联轴器不仅传递较大的扭矩和实现长轴距的联接,同时可以自动纠正电动机与风机间轴系之间同心度偏差,实现简单而平稳的转动,是电动机与风机在大扭矩和长轴矩的情况下最理想的联接设备。其安装十分简单,只需一天就可以完成液藕拆除和联轴器的安装,对生产影响很小。
  联轴器是机械传动轴系中重要的组成部件,其常用于联接两轴或者轴与回转件以传递扭矩及运动,在冶金、化工、机械、车船、电子、飞机等行业得到广泛的应用。联轴器一般分为刚性联轴器和柔性联轴器两大类,因为刚性联轴器对两轴同心度要求非常高,所以柔性联轴器被广泛地采用。刚性联轴器适用于两轴中心线相对位移量很小的场合,这类联轴器有结构很简单、体积小、成本低等特点。
  金属弹性元件柔性联轴器有以下主要特点:
  1、弹性元件的强度比较高,与传递同等扭矩的其它联轴器相比,其不但体积小,而且结构紧凑。
  2、性能非常稳定,而且寿命也很长。
  3、制造工艺比较复杂,成本比较高。
  4、金属弹性元件常见的是膜片、波纹管、连杆等。
  金属弹性元件联轴器主要应用于以下一些场合:
  1、大功率和高转速的泵和风机。
  2、冲击扭矩较大,负载变化剧烈机械。
  3、精密传动的机械和数据传输系统。
  4、高温、高精度传动要求的场合。
  双膜片联轴器的选定要求:
  1、根据机械特性的要求,需要考虑传递扭矩的大小、刚度、振动、冲击、耐腐蚀、传动精度等特点。
  2、联轴器传递的最大扭矩要小于其设计容许范围。峰值扭矩的确定应考虑到机器制动所需要的加减速扭矩和过载扭矩。如果在设计时因资料不足或者分析困难,峰值扭矩不易确定时,可按联轴器选用时扭矩的计算参详。也就是计算扭矩不超过许用扭矩值。

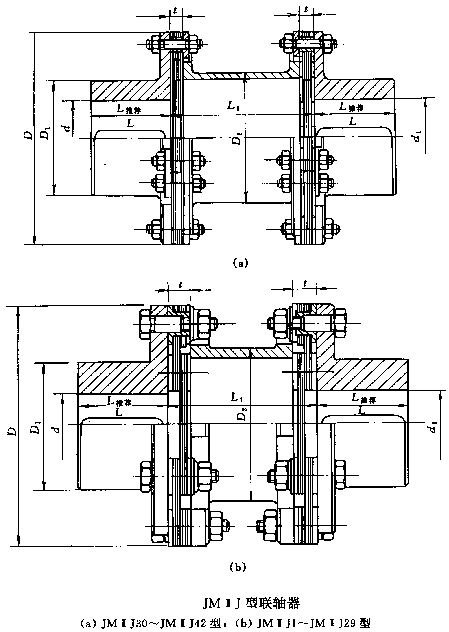

JMⅡJ型膜片联轴器基本参数和主要尺寸JB/T9147-1999

JMⅡJ型膜片联轴器

JMⅡJ型膜片联轴器基本参数和主要尺寸(JB/T9147-99)/mm
型号
公称
转矩
Tn/
N·m
瞬时最
大转矩
Tmax
/N·m
最大
转速
nmax­/
r·min-1
轴孔直径
d1、d
轴孔长度
D
D1
D2
L1
min
t
质量m/kg
转动
惯量
I/
kg·m2
J1
Y型
L推荐
L1
min
质量
每增
加1m
质量
L
L
JMⅡJ1
63
100
9300
20、22、24
38
52
40
92
53
45
70
8±0.2
2
4.1
0.002
25、28
44
62
30、32、35、38
60
82
JMⅡJ2
100
200
8400
25、28
44
62
45
102
63
80
2.9
0.003
30、32、35、38
60
82
40、42、45
84
112
JMⅡJ3
250
400
6700
30、32、35、38
60
82
55
128
77
76
96
11±0.3
5.7
8
0.009
40、42、45、48、50、55、56
84
112
JMⅡJ4
500
800
5900
35、38
60
82
65
145
91
116
8.5
0.017
40、42、45、48、50、55、56
84
112
60、63、65
107
142
JMⅡJ5
800
1250
5100
40、42、45、48、50、55、56
84
112
75
168
105
102
136
14±0.3
12.5
12
0.034
60、63、65、70、71、75
107
142
JMⅡJ6
1250
2000
4750
45、48、50、55、56
84
112
80
180
112
140
15±0.2
16.5
0.053
60、63、65、70、71、75
107
142
80
132
172
JMⅡJ7
2000
3150
4300
50、55、56
84
112
200
120
114
21
19
0.082
60、63、65、70、71、75
107
142
80、85
132
172
JMⅡJ8
2500
4000
4200
55、56
84
112
205
20±0.4
23
0.092
60、63、65、70、71、75
107
142
80、85
132
172
JMⅡJ9
3150
5000
4000
55、56
84
112
90
215
128
127
160
27
21
0.117
60、63、65、70、71、75
107
142
80、85、90
132
172
JMⅡJ10
4000
6300
3650
60、63、65、70、71、75
107
142
100
235
132
170
23±0.5
36
0.191
80、85、90、95
132
172
JMⅡJ11
5000
8000
3400
60、63、65、70、71、75
107
142
100
250
145
140
170
23±0.5
42
26
0.252
80、85、90、95
132
172
100
167
212
JMⅡJ12
6300
10000
3200
60、63、65、70、71、75
107
142
110
270
155
190
50
0.349
80、85、90、95
132
172
100、110
167
212
JMⅡJ13
8000
12500
2850
65、70、71、75
107
142
115
300
162
165
200
27±0.6
66
47
0.56
80、85、90、95
132
172
100、110
167
212
JMⅡJ14
10000
16000
2700
70、71、75
107
142
125
320
176
165
220
78
47
0.75
80、85、90、95
132
172
100、110、120、125
167
212
JMⅡJ15
12500
20000
2450
75
107
142
140
350
186
165
240
32±0.7
110
51
1.26
80、85、90、95
132
172
100、110、120、125
167
212
130
202
252
JMⅡJ16
16000
25000
2300
80、85、90、95
132
172
145
370
203
219
250
125
72
1.63
100、110、120、125
167
212
130、140
202
252
JMⅡJ17
20000
31500
2150
90、95
132
172
165
400
230
290
160
2.45
100、110、120、125
167
212
130、140、150
202
252
160
242
302
JMⅡJ18
25000
40000
1950
100、110、120、125
167
212
175
440
245
300
38±0.9
220
3.99
130、140、150
202
252
160、170
242
302
JMⅡJ19
31500
50000
1850
100、110、120、125
167
212
185
460
260
267
320
245
89
4.98
130、140、150
202
252
160、170、180
242
302
JMⅡJ20
35500
56000
1800
120、125
167
212
200
480
280
350
275
6.28
130、140、150
202
252
160、170、180
242
302
190、200
282
352
JMⅡJ21
40000
63000
1700
120、125
167
212
210
500
295
267
370
38±0.9
320
89
7.68
130、140、150
202
252
160、170、180
242
302
190、200
282
352
JMⅡJ22
50000
80000
1600
140、150
202
252
220
540
310
299
380
44±1
400
110
11.6
160、170、180
242
302
190、200、220
282
352
JMⅡJ23
63000
100000
1450
140、150
202
252
240
600
335
356
410
50±1.2
560
145
19.8
160、170、180
242
302
190、200、220
282
352
240
330
410
JMⅡJ24
80000
125000
1400
160、170、180
242
302
255
620
350
440
620
23.6
190、200、220
282
352
240、250
330
410
JMⅡJ25
90000
140000
1300
180
242
302
275
660
385
480
740
31.9
190、200、220
282
352
240、250、260
330
410
280
380
470
JMⅡJ26
112000
180000
1200
180
242
302
295
720
410
406
510
60±1.4
970
190
50.4
190、200、220
282
352
240、250、260
330
410
280、300
380
470
JMⅡJ27
140000
200000
1150
220
282
352
300
740
420
520
1050
57
240、250、260
330
410
280、300
380
470
JMⅡJ28
160000
224000
1100
240、250、260
330
410
320
770
450
457
560
1200
215
69.4
280、300
380
470
JMⅡJ29
180000
280000
1050
250、260
330
410
350
820
490
620
1400
215
95.5
280、300、320
380
470
340
450
550
JMⅡJ30
280000
450000
1000
280、300、320
380
470
875
480
559
600
50±1.6
235
96.5
340、360
450
550
550
109.5
JMⅡJ31
400000
630000
930
300、320
380
470
350
935
520
610
630
60±1.9
1800
290
142
340、360、380
450
550
560
152
400
540
650
600
162
JMⅡJ32
450000
710000
880
320
380
470
380
1030
480
622
690
2250
330
194
340、360、380
450
550
600
224
400、420
540
650
640
240
JMⅡJ33
560000
900000
820
360、380
450
550
400
1080
580
660
726
66±2.2
2750
390
271
400、420、440、450、460
540
650
700
325
JMⅡJ34
1000000
1600000
740
400、420、440、450
460
1160
620
750
836
70±2.3
3500
450
387
460、480、500
750
465
JMⅡJ35
1400000
2240000
680
440、450、460、480、500
520
1290
790
820
946
82±2.6
5000
570
750
530、560
680
800
840
810
JMⅡJ36
2000000
3150000
620
480、500
540
650
570
1410
760
900
1040
92±2.8
6600
710
1050
530、560、600
680
800
920
1290
JMⅡJ37
2800000
4000000
570
450、460、480、500
540
650
610
1530
810
1000
1100
105±3
8400
880
1630
530、560、600、630
680
800
980
1950
JMⅡJ38
4000000
6000000
520
560、600、630
670
1670
950
1100
1210
115±3.4
11000
1050
2670
670、710
780
1070
3030
JMⅡJ39
5000000
8000000
480
600、630
680
800
730
1830
970
1200
1320
125±3.7
14500
1350
4060
670、710、750
780
1170
4800
JMⅡJ40
6300000
10000000
430
670、710、750
780
800
2000
1140
1300
1450
130±4
19000
1600
6600
800、850
880
1290
7500
JMⅡJ41
8000000
12500000
400
750
780
2200
1260
1400
1600
140±4.4
25000
1850
10400
800、850
880
1420
11900
JMⅡJ42
10000000
16000000
350
800、850
960
2400
1370
1500
1760
32000
2100
15200
900、950
980
1550
17400
注:1.优先选用L推荐
    2.质量、转动惯量按L推荐计算近似值。
